CAMERA ASI 533mm PRO COLOUR

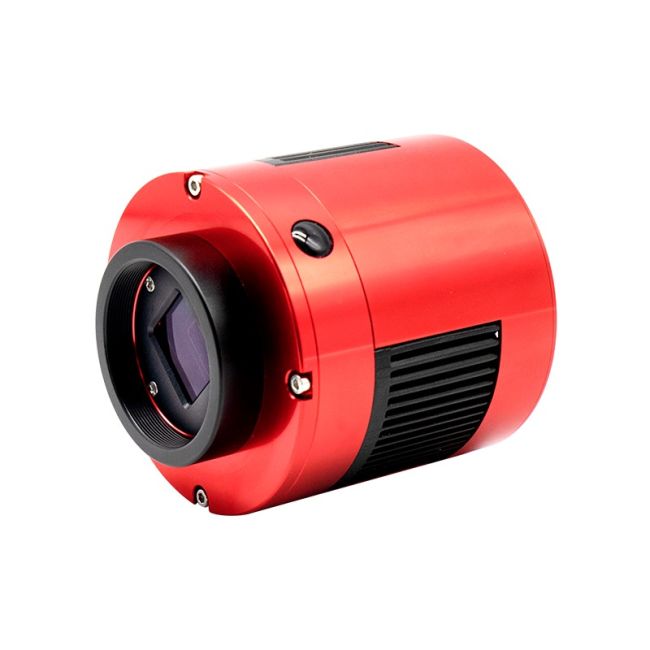

CAMERA ASI 533MC PRO COLOUR

Αισθητήρας οπίσθιου φωτισμού IMX533 1″

Ο IMX533 είναι ένας τετράγωνος 1″ αισθητήρας, ανάλυσης 9 Megapixels και με μέγεθος pixel 2.76 μm, ικανός να φωτογραφίζει με ταχύτητα 20 καρέ ανά δευτερόλεπτο στη λειτουργία 14 bit.

Ο θόρυβος ανάγνωσης είναι χαμηλός, με τιμή 1.0e, κάτι το οποίο καθιστά τον IMX533 συγκρίσιμο με τους αισθητήρες SCMOS ή EMCCD και κατάλληλο για υψηλής ευκρίνειας και χαμηλού θορύβου φωτογράφιση.

Ο αισθητήρας οπίσθιου φωτισμού CMOS της Sony συμβάλει στη βελτίωση της ευαισθησίας και στη μείωση του θορύβου, που είναι οι δύο βασικοί παράγοντες που καθορίζουν την ποιότητα της εικόνας. Παράλληλα, ο αισθητήρας αυτός αλλάζει ριζικά τη θεμελιώδη δομή των pixel από εμπρόσθιου φωτισμού σε οπίσθιου φωτισμού. Διατηρούνται επίσης, τα πλεονεκτήματα των αισθητήρων CMOS όπως η χαμηλή κατανάλωση ενέργειας και η λειτουργία υψηλής ταχύτητας.

Με μια συμβατική δομή εμπρόσθιου φωτισμού, η μεταλλική καλωδίωση καθώς και τα τρανζίστορ που υπάρχουν στην επιφάνεια πυριτίου και συνολικά συνθέτουν την φωτοευαίσθητη περιοχή του αισθητήρα (φωτοδίοδος), εμποδίζουν την συλλογή φωτονίων που πραγματοποιείται από τον φακό της πλακέτας/τσιπ. Αντίθετα, μια δομή οπίσθιου φωτισμού ελαχιστοποιεί την υποβάθμιση της ευαισθησίας στην γωνία απόκρισης, ενώ ταυτόχρονα, αυξάνει την ποσότητα φωτός που συλλέγεται από κάθε pixel, αφού δεν υπάρχουν εμπόδια όπως μεταλλικά καλώδια και τρανζίστορ καθώς αυτά είναι τοποθετημένα στην πίσω πλευρά της επιφάνειας πυριτίου.

Απόδοση κάμερας

Χαμηλός θόρυβος ανάγνωσης, μεγάλο δυναμικό εύρος.

Από κάτω προς τα πάνω: Θόρυβος ανάγνωσης, δυναμικό εύρος, απολαβή και χωρητικότητα pixel (full well) συναρτήσει της απολαβής.

Μηδενική λάμψη ενισχυτή

Οι παραδοσιακοί αισθητήρες CMOS κατά τη λειτουργία τους παράγουν μια ασθενή πηγή υπέρυθρου φωτός. Αυτό το φως συχνά φαίνεται στις γωνίες φωτογραφιών που δεν έχουν υποστεί βαθμονόμηση και αποτελεί ενδεικτικό σημάδι λάμψης ενισχυτή (amp glow). Με την κάμερα ASI533MC PRO δεν θα ανησυχείτε για τέτοιου είδους ζητήματα, ακόμα και όταν οι τιμές της απολαβής είναι υψηλές και ο χρόνος έκθεσης μεγάλος, αφού η κάμερα αυτή χαρακτηρίζεται από μηδενική λάμψη ενισχυτή.

Στην εικόνα φαίνεται ένα σκοτεινό καρέ με εμφανή την επίδραση λάμψης ενισχυτή. Ο χρόνος έκθεσης στο παράδειγμα αυτό είναι 300s.

Στην εικόνα φαίνεται ένα σκοτεινό καρέ, του οποίου η λήψη έγινε με την κάμερα ASI533MC PΡΟ. H λάμψη ενισχυτή είναι μηδενική. Ο χρόνος έκθεσης στο παράδειγμα αυτό είναι 300s.

Ρεύμα σκότους

Σημείωση: Για την παροχή ενέργειας στην κάμερα συστήνεται η χρήση εξωτερικής πηγής 12 V, αντί για τροφοδοσία μόνο μέσω USB 3.0/2.0.

Μνήμη cache DDR3

Η κάμερα ASI533MC PRO είναι εξοπλισμένη με θύρα USB 3.0 και ακόμα και στη λειτουργία 14bit μπορεί να φτάσει ταχύτητα 20 καρέ ανά δευτερόλεπτο. Η ενσωματωμένη μνήμη cache DDR3 διασφαλίζει τη σταθερή και ασφαλή μετάδοση δεδομένων.

Σύγκριση μεταξύ ASI533MC PRO – ASI183MC PRO

Η κάμερα ASI533MC PRO διαθέτει τον πιο καινούργιο αισθητήρα οπίσθιου φωτισμού της Sony. Ο αισθητήρας IMX533 1’’ προσφέρει ανάλυση 9.07 Megapixel και είναι ιδανικός για τις απαιτήσεις της αστρονομικής φωτογράφισης.

Όπως είναι αναμενόμενο, η κάμερα αυτή, τελευταίας γενιάς, όχι μόνο διατηρεί τα βασικά χαρακτηριστικά της σειράς ASI183, όπως η υψηλή κβαντική απόκριση (QE), η υψηλή ταχύτητα και όλα τα άλλα εξαιρετικά χαρακτηριστικά των καμερών ASI183, αλλά επιπλέον, περιλαμβάνει και νέες, βελτιωμένες δυνατότητες όπως μηδενική λάμψη ενισχυτή, εξαιρετικά χαμηλό θόρυβο ανάγνωσης (1.0e), μέγεθος pixel 3.76 μm και σύστημα ψύξης Two-Stage TEC.

Μηχανικό Σχεδιάγραμμα

Μηχανικό σχεδιάγραμμα της κάμερας ASI533MC PRO.
