MAGUS STEREO 8BR

ΣΤΕΡΕΟΣΚΟΠΙΟ MAGUS STEREO 8BR

Με μια ματιά:

• Διόφθαλμη κεφαλή για παρατήρηση μεγεθυμένης εικόνας και με τα δύο μάτια.
• Με φακό zoom που επιτρέπει την ομαλή αλλαγή της μεγέθυνσης χωρίς να επηρεάζεται η εστίαση. Λόγος μέγιστης προς ελάχιστη προσφερόμενη μεγέθυνση: 8.4:1.
• Τα πλεονεκτήματα του οπτικού σχεδιασμού Greenough: μεγάλο βάθος πεδίου, τρισδιάστατη απεικόνιση υψηλής ανάλυσης, συμπαγής σχεδιασμός και λογική τιμή.
• Ο βοηθητικός αντικειμενικός φακός 0.5x επιτρέπει επιπλέον επιλογές μεγέθυνσης, οπτικού πεδίου και απόστασης εργασίας.
• Με ρυθμιζόμενο βραχίονα που επιτρέπει μεγάλη περιοχή εργασίας και ακριβή τοποθέτηση της κεφαλής του μικροσκοπίου πάνω από το δείγμα.
• Ο μηχανισμός εστίασης δίνει τη δυνατότητα χοντρικής και λεπτής εστίασης. Ο χειρισμός είναι άνετος σε όλο το εύρος μεγεθύνσεων που προσφέρει το μικροσκόπιο.
• Δύο πηγές ανακλώμενου φωτός: σε μορφή δακτυλίου (ring light) με πολωτικό φίλτρο και σε μορφή εύκαμπτων καλωδίων.
• Τα εξαρτήματα μπορούν να αντικατασταθούν αν χρειαστεί, ενώ αν ο χρήστης το επιθυμεί, μπορούν να εγκατασταθούν στο μικροσκόπιο πρόσθετα αξεσουάρ.

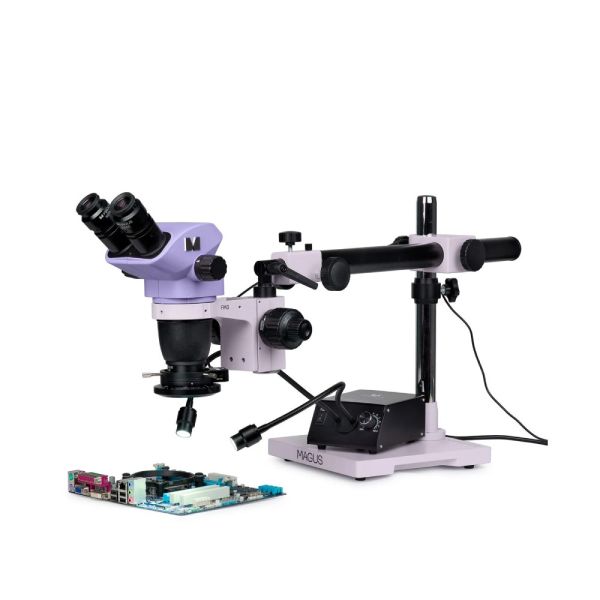

Το στερεοσκόπιο MAGUS STEREO 8BR αποτελεί μια ολοκληρωμένη λύση για εργασίες κόλλησης, επισκευής και ποιοτικού ελέγχου και βασίζεται στην κεφαλή της σειράς MAGUS Stereo 8H και την βάση MAGUS UT2.

Το στερεοσκόπιο με τον οπτικό σχεδιασμό Greenough προσφέρει λεπτομέρειες της τοπογραφίας της επιφάνειας του υπό μελέτη αντικειμένου χωρίς απώλεια του χωρικού προσανατολισμού, εξασφαλίζοντας έτσι μεγάλο βάθος πεδίου. Το διοφθάλμιο μοντέλο Stereo 8BR είναι κατάλληλο για όσους προτιμούν να χειρίζονται το στερεοσκόπιό τους έχοντας άνετη στάση σώματος και να βλέπουν το δείγμα μέσα από δύο προσοφθάλμια.

Το στερεοσκόπιο είναι εξοπλισμένο με δύο πηγές ανακλώμενου φωτός: σε μορφή δακτυλίου (ring light) με πολωτικό φίλτρο και σε μορφή εύκαμπτων καλωδίων.

Χάρη στον ρυθμιζόμενο βραχίονα, το MAGUS STEREO 8BR εξασφαλίζει βέλτιστη εργονομία, βελτιώνοντας την άνεση και την παραγωγικότητα του χειριστή.

Κεφαλή στερεοσκοπίου

Ο αντικειμενικός φακός ζουμ επιτρέπει την ομαλή αλλαγή της μεγέθυνσης έως και 8.4x χωρίς απώλεια της εστίασης. Το στερεοσκόπιο παράγει ορθά (όχι ανεστραμμένα) τρισδιάστατα είδωλα. Επιπλέον, με τη χρήση του βοηθητικού αντικειμενικού φακού 0.5x (περιλαμβάνεται) αλλάζει το εύρος μεγέθυνσης, το οπτικό πεδίο και η απόσταση εργασίας του μικροσκοπίου. Όταν χρησιμοποιείται ο βοηθητικός φακός 0.5x επιτυγχάνεται μεγέθυνση 3.25-27.5x και απόσταση εργασίας 177 mm, κατάλληλη για κολλήσεις. Όταν δεν χρησιμοποιείται ο βοηθητικός φακός 0.5x επιτυγχάνεται μεγέθυνση 6.5-55x και απόσταση εργασίας 105 mm, κατάλληλη για ποιοτικό έλεγχο. Η διάμετρος του οπτικού πεδίου με τον βοηθητικό φακό 0.5x είναι 67.7 mm με μεγέθυνση μικροσκοπίου 3.25x και 8 mm με μεγέθυνση 27.5x. Η βασική διαμόρφωση περιλαμβάνει προσοφθάλμιους φακούς 10x/22mm με ρύθμιση διοπτρίας και μεγάλο eye relief, κατάλληλο για εργασία ακόμα και με γυαλιά οράσεως.

Πηγές φωτός

Διαφορετικές εργασίες απαιτούν διαφορετικούς τύπους φωτισμού. Το στερεοσκόπιο διαθέτει δύο πηγές φωτός. Το ring light με πολωτικό φίλτρο απομακρύνει την ανακλάσεις από τα μέταλλα, ενώ το σύστημα φωτισμού σε μορφή εύκαμπτων καλωδίων δημιουργεί σκιές που επιτρέπουν στον χρήστη να μελετά με απόλυτη άνεση την τοπογραφία μιας επιφάνειας.

Βάση

Η στιβαρή βάση του στερεοσκοπίου MAGUS STEREO 8BR ελαχιστοποιεί τους κραδασμούς που προκαλούνται από την όποια κίνηση, ενώ ο μακρύς οριζόντιος βραχίονας διευρύνει την περιοχή εργασίας.

Καθώς η μετακίνηση του ίδιου του προς παρατήρηση αντικειμένου δεν είναι πάντα βολική, μερικές φορές είναι προτιμότερη η μετακίνηση της κεφαλής του μικροσκοπίου. Για τον σκοπό αυτό, υπάρχει κοχλίας ρύθμισης ακριβείας που επιτρέπει την ομαλή οριζόντια μετακίνηση της κεφαλής μικροσκοπίου μπρος-πίσω.

Ακόμα, στο άκρο του βραχίονα υπάρχει ένας μηχανισμός για την αλλαγή της γωνίας του οπτικού άξονα. Έτσι, ο χειριστής μπορεί να παρατηρεί το δείγμα που βρίσκεται στο τραπέζι, κοιτάζοντάς το υπό γωνία. Αυτό το χαρακτηριστικό καθιστά πιο βολικό τον χειρισμό του αντικειμένου και πιο εύκολο τον ποιοτικό έλεγχο κολλήσεων, αλλά και την παρατήρηση καμπύλων αντικειμένων.

Μηχανισμός εστίασης

Ο μηχανισμός εστίασης του στερεοσκοπίου επιτρέπει χοντρική και μικρομετρική εστίαση, η οποία θα διευκολύνει τη ρύθμιση όταν χρησιμοποιείτε μεγεθύνσεις πάνω από 40x. Η εστίαση είναι ομοαξονική, πράγμα που σημαίνει ότι υπάρχει κοχλίας εστίασης και στις δύο πλευρές της στήριξης της κεφαλής. Επίσης, υπάρχει δυνατότητα ρύθμισης της τάσης του κοχλία ρύθμισης της χοντρικής εστίασης.

Αξεσουάρ και άλλες έτοιμες λύσεις

Οι άνετες συνθήκες εργασίας βελτιώνουν την παραγωγικότητα του χειριστή. Οι ολοκληρωμένες λύσεις της MAGUS βασίζονται στην εμπειρία των ηλεκτρονικών μηχανικών. Ταυτόχρονα, η MAGUS προσφέρει ευρεία γκάμα αξεσουάρ (πωλούνται ξεχωριστά) που μπορείτε να χρησιμοποιήσετε με βάση τον προϋπολογισμό και τις προτιμήσεις σας, καθώς και τις εργασίες σας.
