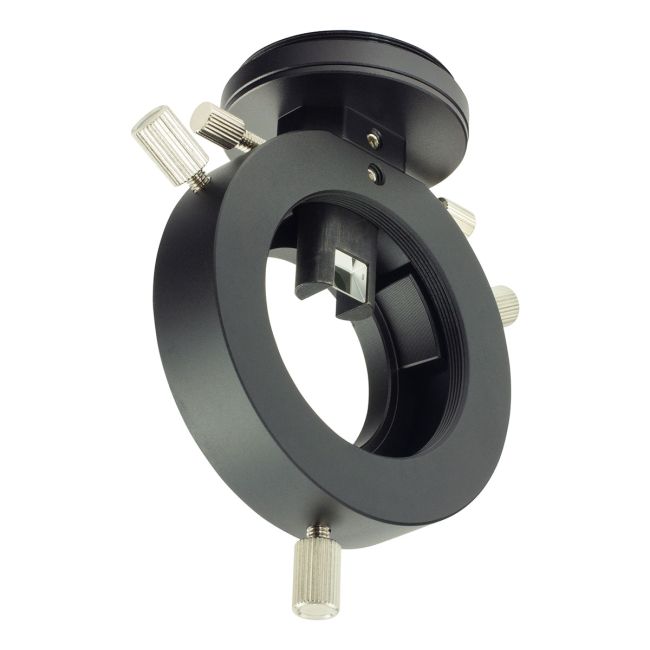

ZWO OFF AXIS GUIDER

Off-axis guider για αστρονομική φωτογράφιση

Off-axis guider με μεγάλο πρίσμα και μικρό βάρος για αστρονομική φωτογράφιση.

Με μια ματιά:

• Ελαφρύ, με πάχος 16.5 mm.
• Μεγάλο πρίσμα 8x8 mm.
• Συνδέστε την οδηγητική σας κάμερα με την κάμερα απεικόνισης. Δεν χρειάζεστε ερευνητή.
• Ευέλικτη προσάρτηση στην κάμερα και στο τηλεσκόπιό σας, με σπείρωμα Μ42 και Μ48.
• Πλήρως συμβατό με όλες τις κάμερες ASI της εταιρείας ZWO.
• Σταθερή συγκράτηση στο τηλεσκόπιο.

Στη συσκευασία του off-axis guider θα βρείτε όλους τους αντάπτορες που θα σας χρειαστούν τόσο για κάμερα απεικόνισης όσο και για οδηγητική.

Οδηγίες χρήσης:

1. Πρώτα, υπολογίστε σωστά την απαιτούμενη απόσταση για την απεικόνιση.

Παράδειγμα: εάν χρησιμοποιείτε την κάμερα ASI071, θα πρέπει να συνδέσετε έναν δακτύλιο προέκτασης 21mm για να φτάσετε την απόσταση back focus των 55mm: 17.5mm + 21mm + 16.5mm = 55mm

2. Αφαιρέστε το πρίσμα και συνδέστε τον off-axis guider στο τηλεσκόπιό σας.

3. Επανατοποθετήστε το πρίσμα στην αρχική θέση του.

4. Προσαρτήστε την οδηγητική κάμερα στον off-axis guider.

5. Ανάλογα με την τύπο στήριξης, βιδώστε στην φωτογραφική σας κάμερα τον αντάπτορα Τ2 ή τον αντάπτορα Μ48.

6. Τοποθετήστε την κάμερα στον off-axis guider -φροντίζοντας να έχει τον σωστό προσανατολισμό- και ασφαλίστε βιδώνοντας τις 3 βίδες.

7. Η τελική διάταξη, θα πρέπει να μοιάζει με αυτή της εικόνας.

Σημείωση: Βεβαιωθείτε ότι το πρίσμα δεν εμποδίζει την περιοχή απεικόνισης.

Για να εστιάσετε την οδηγητική κάμερα, χρησιμοποιήστε τον αντίστοιχο κοχλία εστίασης.

Είναι προτιμότερο να ρυθμίσετε τη διάταξη κατά τη διάρκεια της ημέρας, ώστε να βεβαιωθείτε ότι η οδηγητική κάμερα και η κάμερα απεικόνισης εστιάζουν στο ίδιο σημείο.
